EnviFusion数据融合线上直播课第五十四讲内容要点

发布时间:2023-02-15 12:49:24,阅读人数:4341

第五十四讲:MODFLOW地下水流模拟界面比较:EnviFusion vs Visual ModFlow
时间:2023年02月17日(周五15:00-15:30)

MODFLOW是经典的地下水数值模拟引擎软件,自上世纪以来一直在地下水资源评价、地下水资源开发规划、地下水污染防治、矿井水害防治、海水入侵、地下水优化管理等领域发挥重要作用。2000年以来,Visual MODFLOW (VMOD)是使用频次较高的MODFLOW界面软件,受到了广大地下水研究者的关注。EnviFusion是中国科学家领导开发的新一代地学模拟与可视化软件,也同样支持MODFLOW地下水流模拟的内容,本期讲座围绕这两款软件在MODFLOW模拟中的区别进行讲解。


模型创建阶段:VMOD中定义了两种明确的模型创建路径:概念模型法和数值模型法。前者适合新建模型和模型条件多数存储在外部矢量文件的情形;后者适合导入外部模型并进行修订或需要更多手动赋值的情形。如果用户选择使用概念模型法建模,在建模后期需要将其编译为数值模型,若需调整概念模型,则在上次编译后对数值模型所做的修改将丢失。EnviFusion可以从外部导入不同类型的矢量文件对模型进行赋值,也可以直接指定接受赋值的网格单元进行赋值,两种形式可以混合使用,随意切换,不存在时序上的限制。

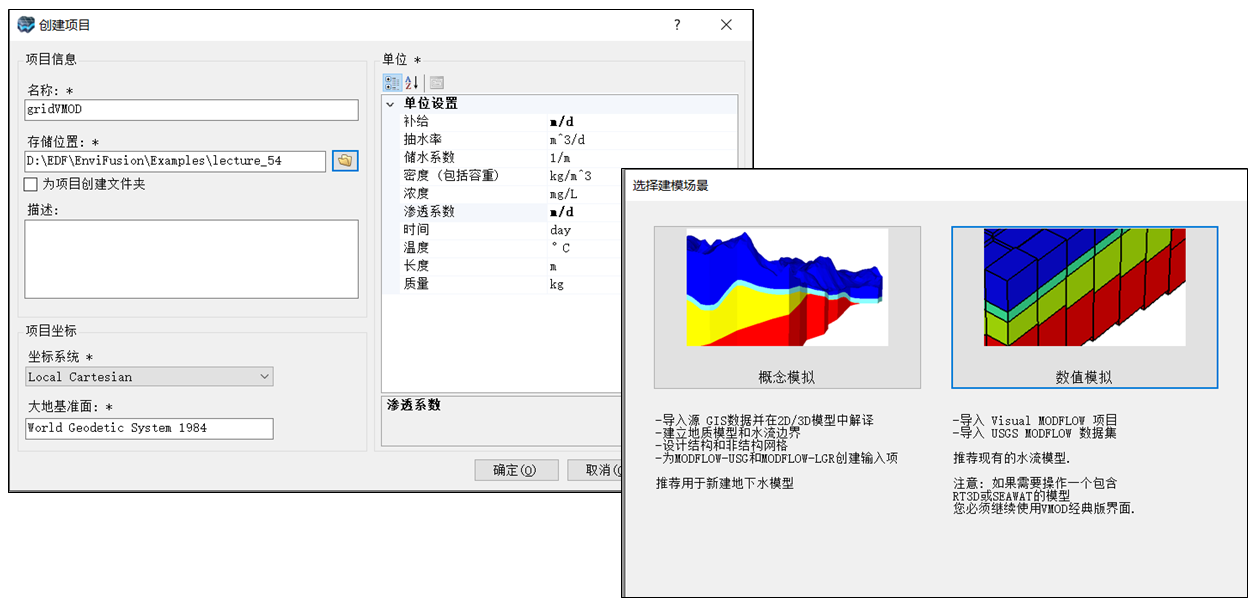

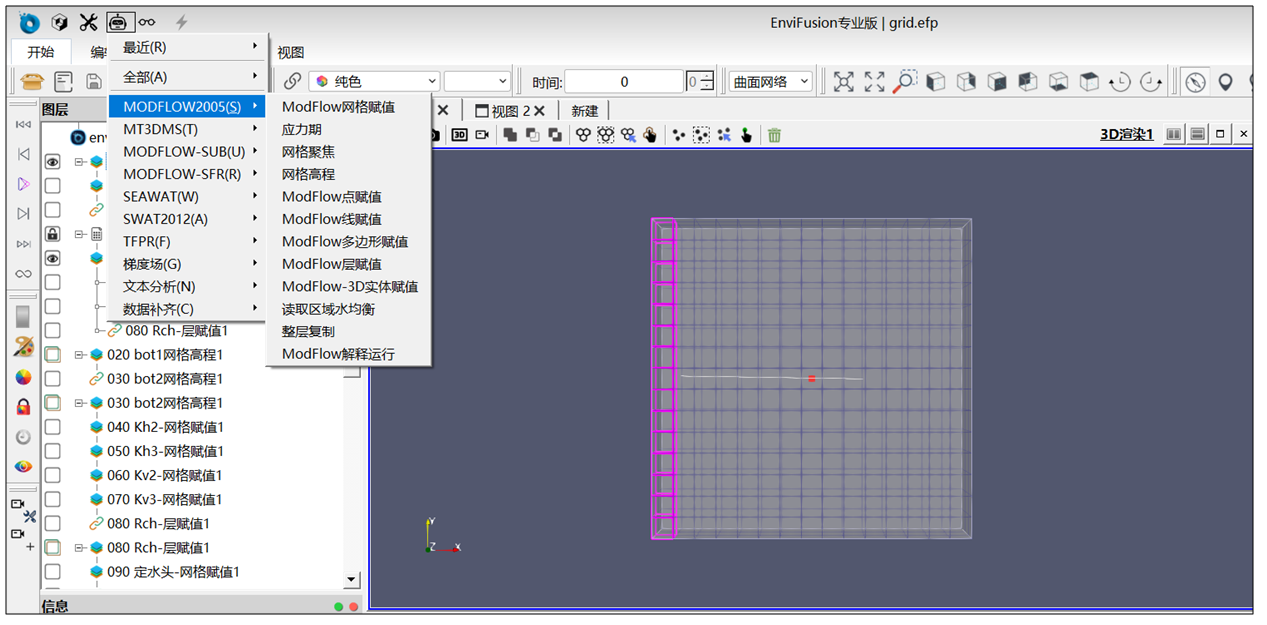

VMOD(上)和EnviFusion(下)在模型创建阶段的功能大同小异

模型管理阶段:VMOD建模过程中使用了工作流导航,逐步引导用户对模型进行设定和编辑。用户必须完成导航栏中的当前步骤,下一步骤才能被激活可用,这种设定对于初学者是有益的协助。EnviFusion使用管道构架对地下水模拟进程进行管理,管道之间并没有时序限制,使用过程方便灵活。简言之,EnviFusion中的MODFLOW数据在模拟管道中流动,起初是空白模型,随着数据属性的逐渐流入,在管道末端变成了完整而丰富的 MODFLOW模型,在此过程中每一个数据源对模型的贡献均体现在管线中,一处改动所有下游管道均实时更新;也可以创建多条分支并行模拟,从而使模型具有更强的逻辑性和完整的可回溯性。

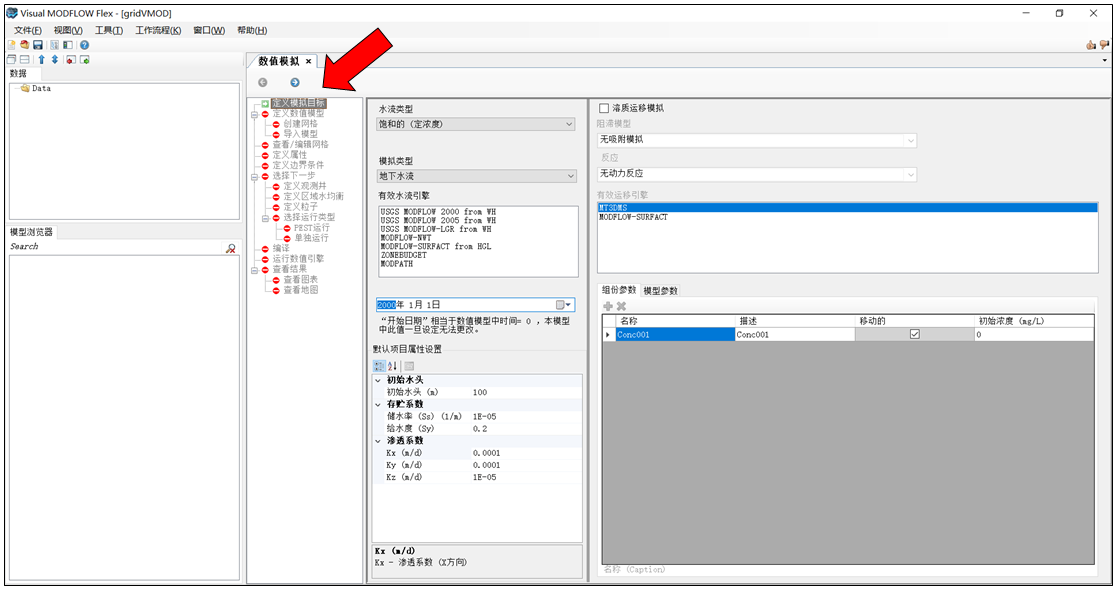

VMOD使用项目导航窗格全程管理地下水模拟进程

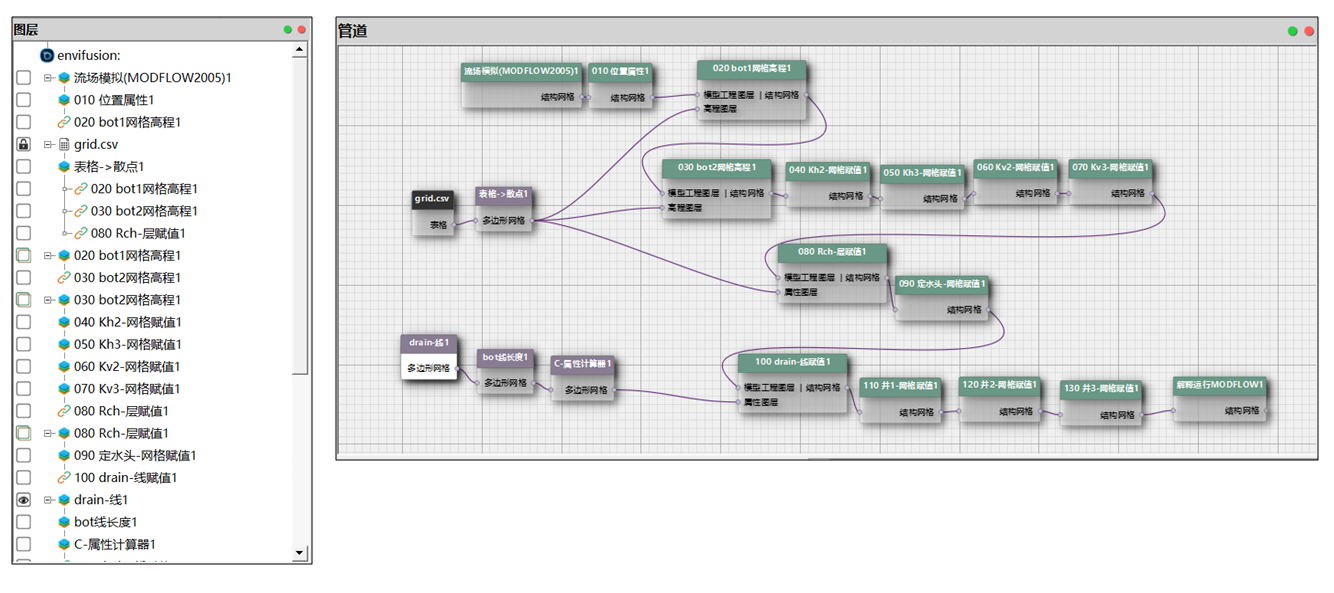

EnviFusion使用数据管道架构来管理地下水模拟进程


参数拟合阶段:参数估算和调整是MODFLOW模拟的核心工作之一,VMOD将经典参数反演引擎PEST内置于程序中,模型校正方便。EnviFusion在参数估算方面采取了不同的技术路线:鉴于我国地下水流场监测工作较为完善,积累了大量流场数据,EnviFusion从丰富的水位数据出发,开发了丰富的含水层/水资源参数补齐和估算模块,充分挖掘了这一宝贵资源。

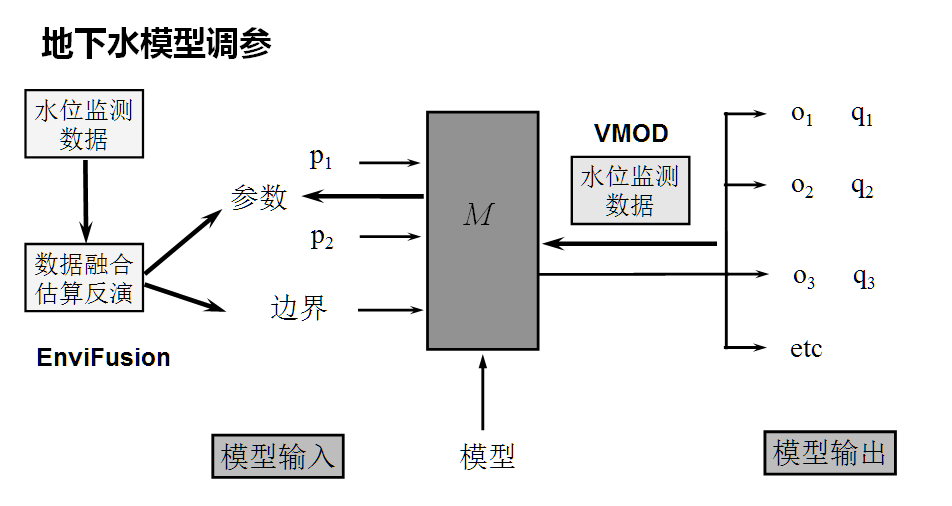

EnviFusion通过独立手段求取流场参数,VMOD从模型输出通过反演求参

模拟结果后处理阶段:VMOD的后处理功能有限,仅能实现二维与三维的简单展示,更为丰富的展示工作一般需在专业的地学可视化平台中实现(如Surfer、ArcMap、MatLab等)。EnviFusion本身具有四维时空数据可视化环境,可以支持丰富的地学属性时空可视化操作。

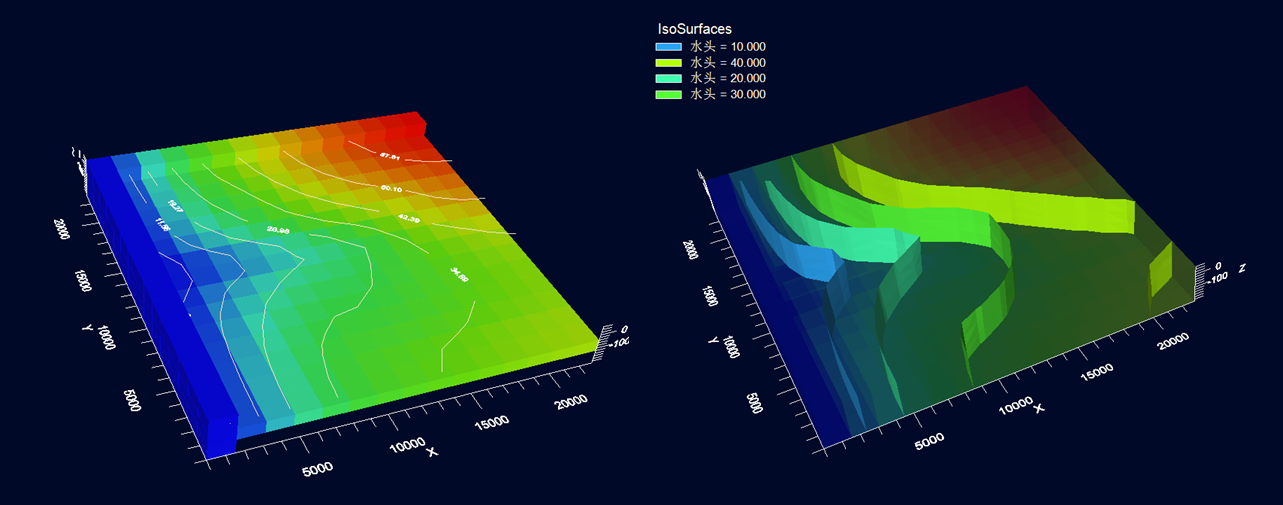

VMOD支持输出数据的二维和三维简单展示

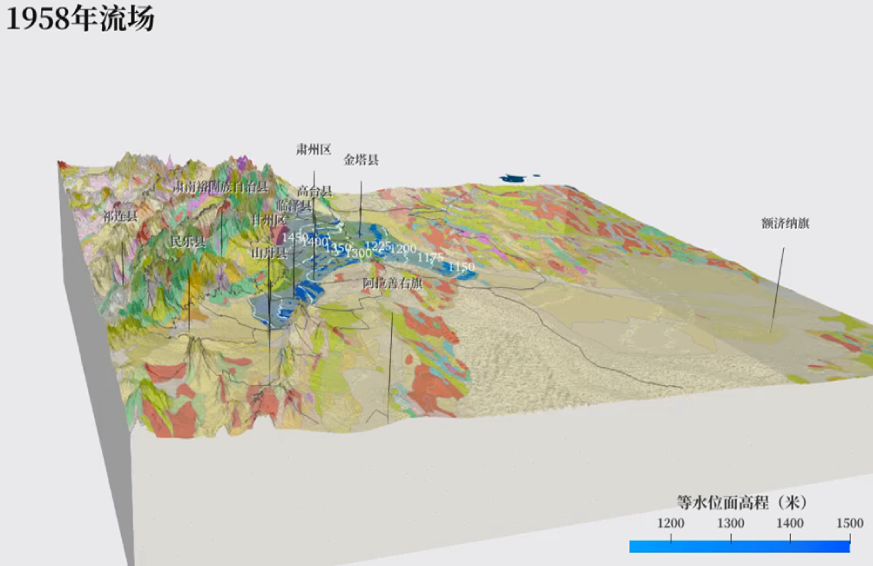

EnviFusion支持四维时空下丰富的可视化操作

讲座地址:参见培训目录
Envifusion Community Viewer版 下载链接
